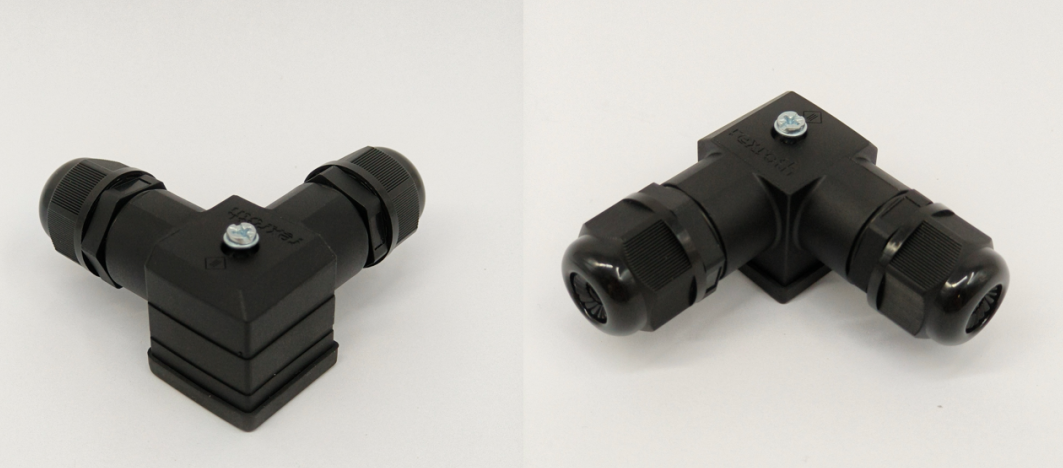

為了更好地滿足市場需求,博世力士樂持續深化產品創新和本地化布局,力求為國內用戶提供更豐富的產品選擇。這個夏末,我們推出了一款新型ISA雙出線口插頭,并順利邁入批量生產階段。該插頭可以替換舊型號1834484245,由我們的常州工廠生產,可實現快速交付。
基本參數
符合DIN EN175301-803
3針腳(無PE)
針腳無極性要求
帶TVS保護電路

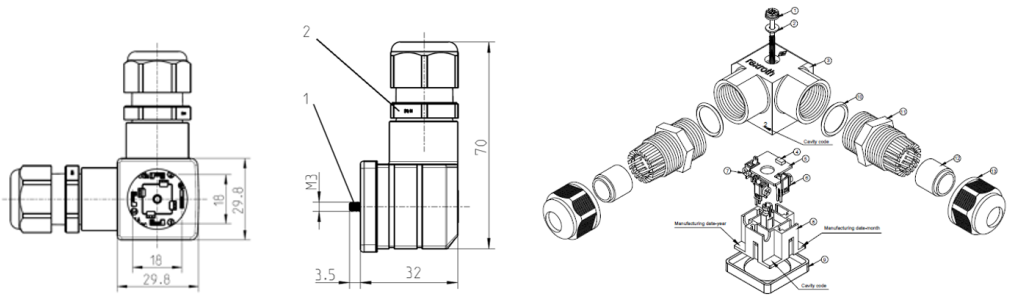

外型尺寸 1. 擰緊螺釘M3,擰緊扭矩0.35 Nm 2. 鎖線螺母PG11,擰緊扭矩1.8 Nm
技術參數
環境溫度 | -20 ~ +60℃ |
防護等級 | IP65 正確安裝之后 |
線束范圍 | 5~10mm |
接線柱數量 | 3針腳(無PE) |
標準 | DIN EN175301-803 |
電壓 | 12..36V DC |
最大電流 | 4A |
截止電壓(電磁鐵斷電電壓峰值限制值) | 56V |
電纜最大截面積 | 1.5 mm2 |
符合性 | RoHS |
安裝須知

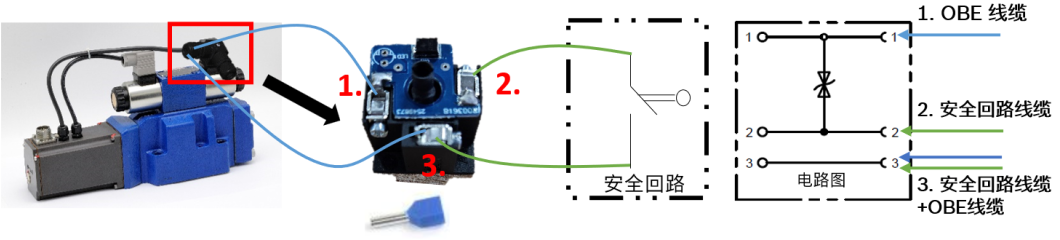

安裝時需將原有電磁鐵插頭拆下,閥OBE線(示意圖藍線)和用戶安全回路線纜(示意圖綠色)接入雙出口插頭,接線方式如如下:
注意:3號接線柱推薦使用端子接線,隨包裝附贈1個2*0.75mm2接線端子。
訂貨型號
產品 | 雙出線口插頭 Tee Plug |
電壓 | 12..36V DC |
最大電流 | 4A |
鎖線螺母 | PG11 |
訂貨號 | R988146026 |
型號 | PLUG-IN CONNECTOR 3P-2XPG11-36V-CN |
